Logistické centrum Boxair
Návrh logistického centra na mezinárodním letišti v Praze Ruzyni je ateliérový projekt pátého ročníku. Navržená stavba představuje doplňkovou skladovací halu k té současné.

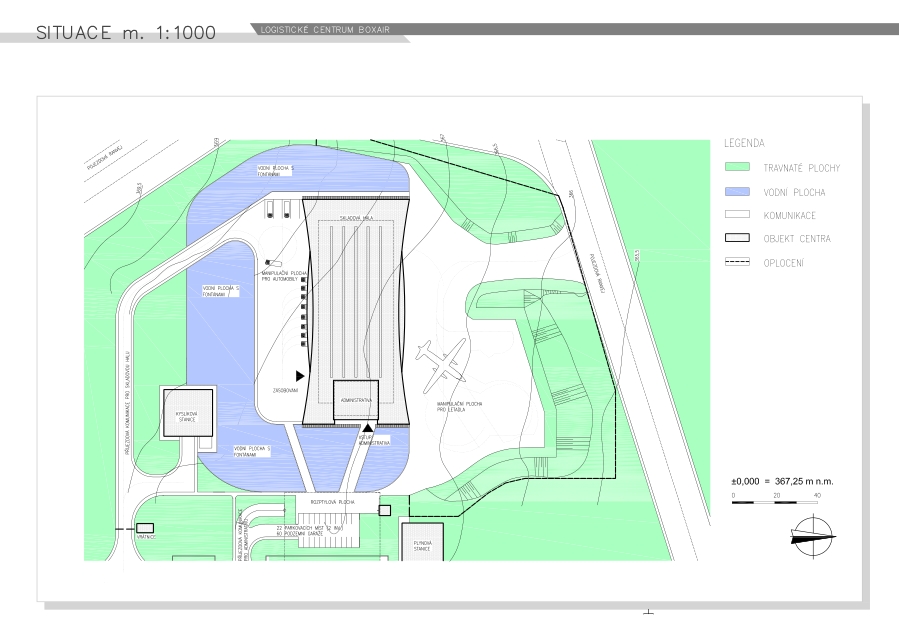

Navrhované logistické centrum bude součástí stávající zástavby na mezinárodním letišti v Praze Ruzyni. Zastavovaná parcela se nachází v jihovýchodní části letištního areálu a uzavírá prostor vyhrazený k zastavění. Drobné stávající objekty se nacházejí pouze na východní straně. Z jižní a severní strany pozemek obklopují pojezdové ranveje. Pozemek se mírně svažuje na sever a jeho výměra je 19500m2 . Celkové převýšení parcely činí cca 4m. Tento rozdíl je pod samotným objektem srovnán do roviny.
Dle požadavků investora je na stavební parcele navržena malá skladovací hala se zázemím. Nově navržená hala bude doplňovat stávající velkokapacitní halu na severu areálu, která je určená pouze pro velká nákladní letadla. Objekt je na pozemku orientován východo-západně s obslužností z jižní strany. Příjezd nákladních aut ke skladovací hale je oddělen od příjezdu k administrativě vodní plochou. Ze severní strany je k objektu přičleněna manipulační plocha pro menší nákladní letadla. Stávající okolní objekty jsou jak svojí architekturou, tak velikostí nevýrazné, tudíž bude nově navržený objekt plnit funkci dominanty tohoto místa. Přilehlé malé objekty plynové a kyslíkové stanice jsou úmyslně zakomponovány do scenérie centra k jeho lepšímu velikostnímu zvýraznění. Navržený objekt je doplněn rozsáhlou vodní plochou s velkým množstvím vodních fontán pro zdůraznění důležitosti objektu v areálu (navržena společná jídelna a konferenční salony pro jižní část letiště) a vytvoření příjemného prostředí.

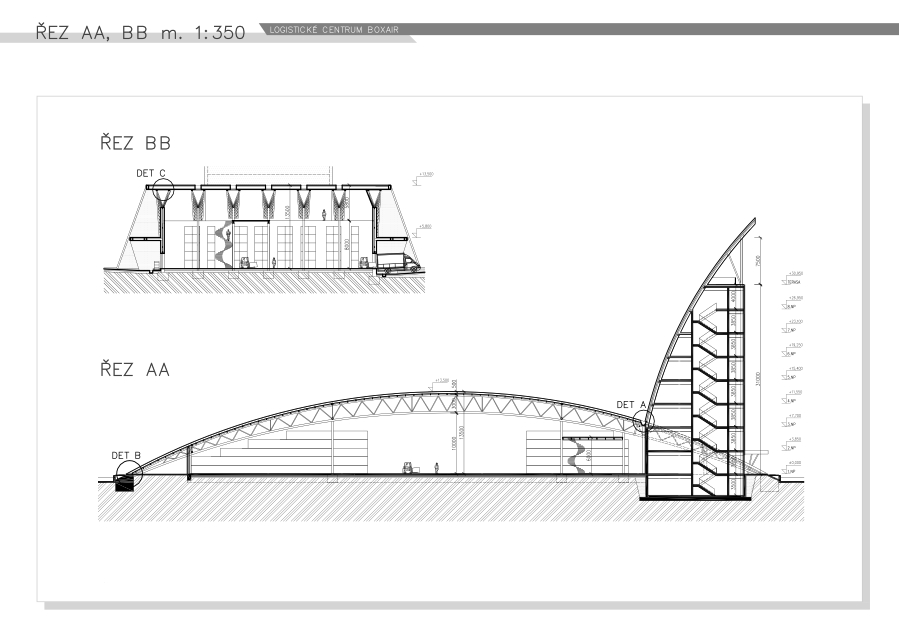

Koncept navrhované stavby spočívá v propojení dvou funkčně nezávislých celků v jeden společný provozní. Objekt se hmotově skládá ze dvou křivkových částí (výsečí kružnice), které jsou vzájemně prolnuty. Hmota nižší plní funkci skladovací haly, výrazně převažuje ve svém horizontálním směru a půdorysně se rozkládá na obdélníku o rozměrech 85x35m s přesahující profilovanou střechou o rozměrech 105x50m. Výrazný architektonický prvek zde tvoří prostorový ocelový příhradový nosník, který je v exteriéru přiznaný. Hmota vyšší je koncipována jako administrativní budova a zázemí logistického centra. Naopak tato část svým rozměrem výrazně dominuje ve vertikálním směru. Půdorysně stavba zaujímá 20x16m. Výška budovy je 31m a 7,5m je velký přesah obloukové stěny. Materiály pro logistické centrum byly voleny, s ohledem na umístění objektu a jeho důležitost, elegantní, nadčasové, kontrastní a zároveň decentní. Střechy obou hmot jsou z bílých hliníkových profilovaných plechů. Fasáda haly je z hliníkových desek v barvě šedé. Kontrastní plochu tvoří administrativní část, která je celá prosklená do tónů temně modré až šedé. Skleněná fasáda je na jižní a východní části doplněna o rastr slunolamů v bílé barvě. Hlavní vstup do objektu je zdůrazněn předsazenou skleněnou markýzou s kontrastním bílým lemem. Markýza je podpíraná čtveřicí ocelových zkosených sloupů. Celý objekt je vhodně dokreslen scenérií přilehlého letiště a množstvím navržených vodních ploch s fontánami, které budou zajišťovat příjemné klima v letních měsících.

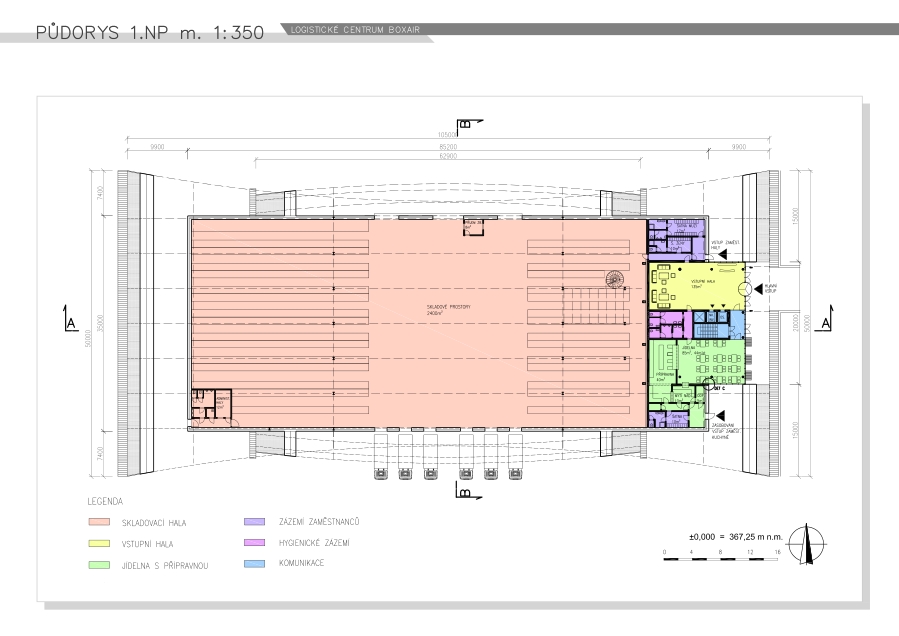

Skladovací hala je dispozičně řešena jako jeden velký jednopodlažní otevřený prostor doplněný malými vsazenými prostory příjmu a výdeje zboží. Systém skladování je zde řešen pomocí automatického zakládání. Uprostřed haly se nachází volný prostor pro třídění zboží a manipulaci. Světlá výška haly se pohybuje v rozmezí 4-9m. U společné stěny s administrativou je vloženo patro pro vzduchotechniku. Na východním konci je hala ukončena na úrovni administrativy a prostor je využit jako zázemí zaměstnanců (šatny a přípravna jídla).
Objekt administrativy tvoří osm nadzemních podlaží a jedno podzemní podlaží. Přičemž podzemní podlaží je využito jako technické patro. V 1.np se nachází vstupní hala s jídelnou a přípravnou jídla (ne varnou - jídlo se bude dovážet z velkokapacitní kuchyně na severu areálu), v 2.np vzorkovny, v 3., 4., 5.np kanceláře, v 6.np hotelové patro, v 7.np jednací salonky a v 8.np konferenční místnosti s terasou. Objekt je protnut vertikálními komunikacemi výtahů a schodiště. K tomuto jádru je přičleněna instalační šachta a hygienické zázemí.
Celý objekt byl konstrukčně vypracován ke stupni prováděcí projekt. Vzhledem k velkém rozsahu, tato část zde nemůže být prezentována (vyjma pár názorných detailů). Všechny hlavní nosné prvky v objektu byly předběžně dimenzovány.
Objekt skladovací haly je kompletně navržen z oceli. Hlavním nosným prvkem je sedm podélných ocelových příhradových nosníků, které vynášejí střešní plášť. Příhradové nosníky jsou ztuženy čtyřmi pomocnými příčnými ocelovými příhradovými nosníky, které zároveň slouží jako podpora pro konzolový přesah střešního pláště. Podélné příhradové nosníky jsou podporovány ve dvou řadách ocelovými sloupy HEB 300. Nosník tak tvoří spojitý nosník o třech polích na rozpon cca 33m. Z důvodu zachycení velké horizontální síly v základu je možno podélné příhradové nosníky v podlaze doplnit o ocelové táhlo, které přebere většinu horizontální síly. Základové konstrukce pod halou jsou navrženy betonové – pod nosníky pasy a pod sloupy patky.
Objekt administrativy je naopak z větší části navržen ze železobetonu, vyjma vrchní části (přesahu střechy), ta je z oceli. Konstrukční systém byl volen kombinovaný stěny plus sloupy. Stěny tl. 250-200mm jsou navrženy uvnitř dispozice ve ztužujícím jádru z důvodů nutnosti zajištění tuhosti v obou směrech proti větru a sloupy průměru 500-450mm naopak po obvodu v kancelářích, kde byl kladen požadavek na uvolnění dispozice. Za západu je objekt doplněn železobetonovou stěnou tl. 300mm plynule ustupující, tím dochází ke zmenšení dispozice.

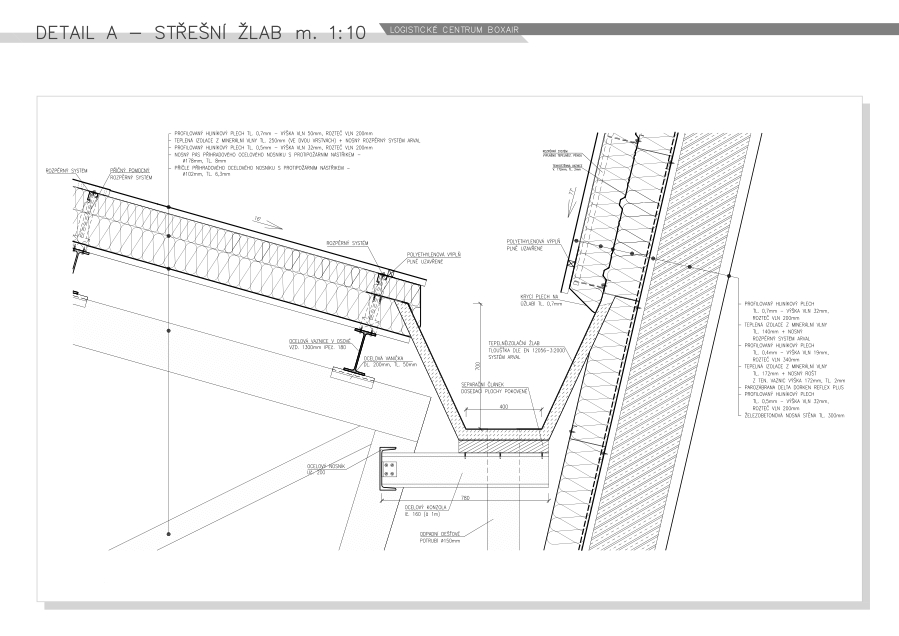

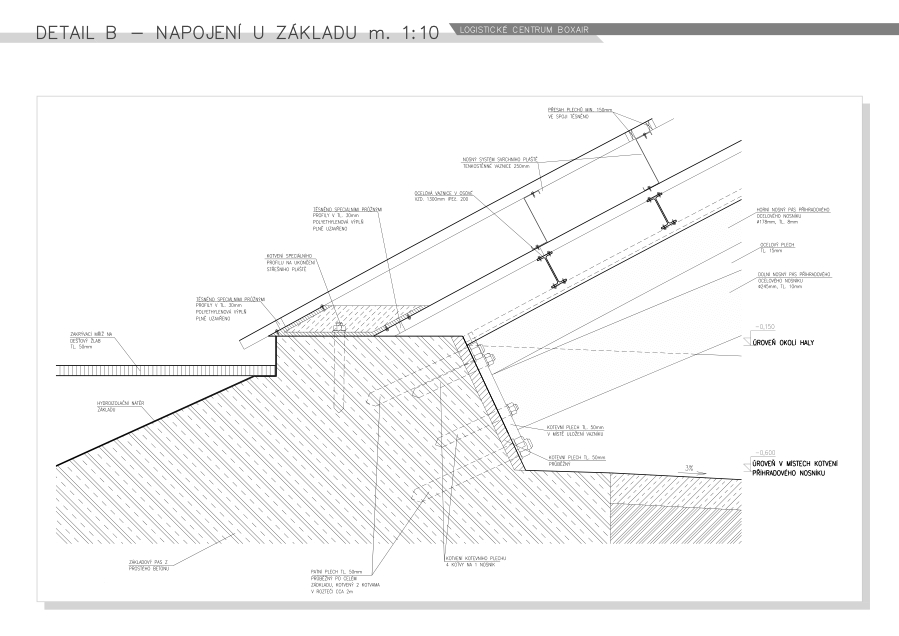

Obvodové pláště v objektech byly tepelně dimenzovány na doporučené hodnoty. Střešní plášť skladovací haly a administrativy je navržen ze skládaného systému trapézový plech – tepelná izolace – trapézový plech a doplněn o nosnou konstrukci. Fasádní plášť skladovací haly je doplněn o tepelněizolační fasádní desky s hliníkovou povrchovou úpravou. Fasádní plášť administrativy je navržen prosklený hliníkový. Konstrukční projekt byl doplněn mnoha detaily. Většina z řešených detailů jsou atypické a nejzajímavější jsou zde přiloženy.
Při řešení TZB budovy, byl kladen důraz na využití architektonické podoby návrhu. K chlazení objektu ve velmi horkých dnech bude sloužit vodní plocha případně akumulační nádrž v podzemí. Žaluzie umístěné na východní a jižní straně administrativy jsou navrženy jako fotovoltaické, které ve slunných dnech budou dodávat energii zpět do systému.
